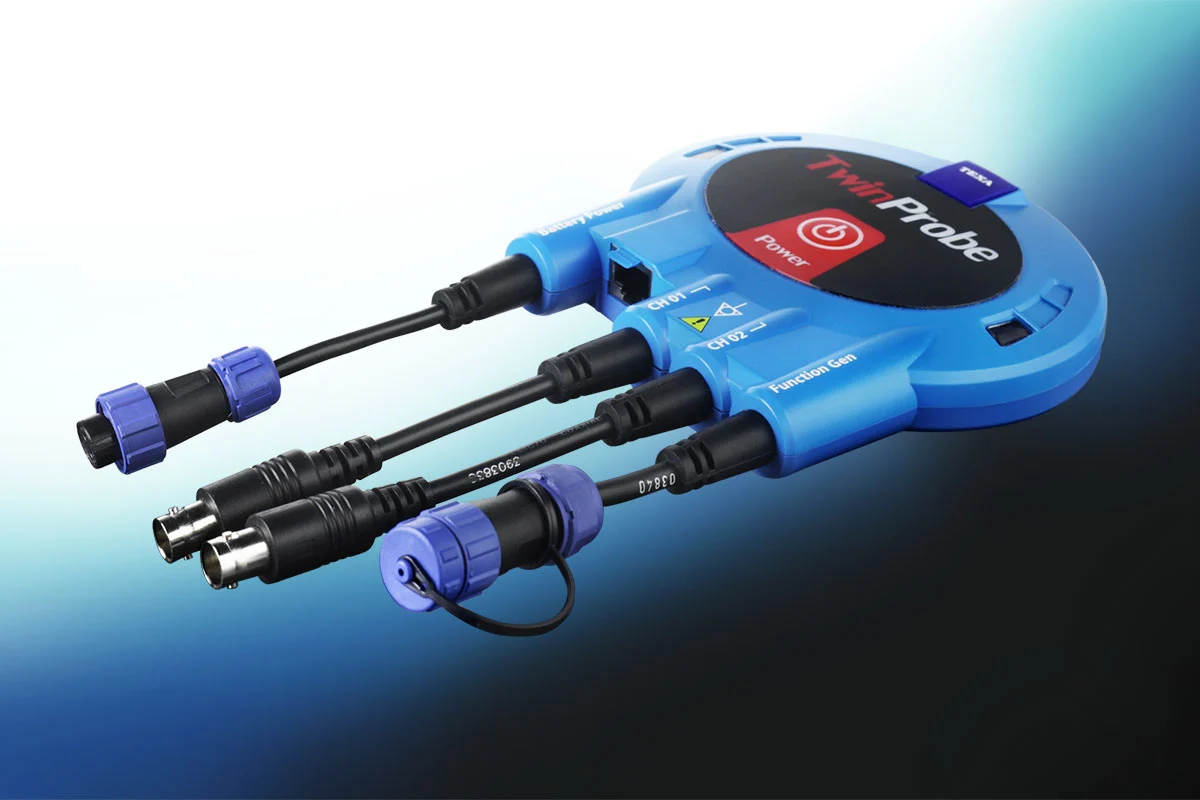

Osciloscopio Automotriz Twinprobe
Osciloscopio Automotriz Twinprobe es un equipo de medición de señales análogas y digitales de sensores y componentes electrónicos en todo tipo de vehículo, desarrolado por TEXA. Es el equipo ideal para acompañar a tu Scanner automotriz vendido por Tecno Manrique tambien.
El Osciloscopio Automotriz Twinprobe se comunica con todas las unidades de visualización TEXA o con un PC Windows (disponible para Windows 11) con la conexión USB y sin el uso de cables gracias a la tecnología Bluetooth 4.0, libre de movimiento entorno al vehículo y en el interior del taller.

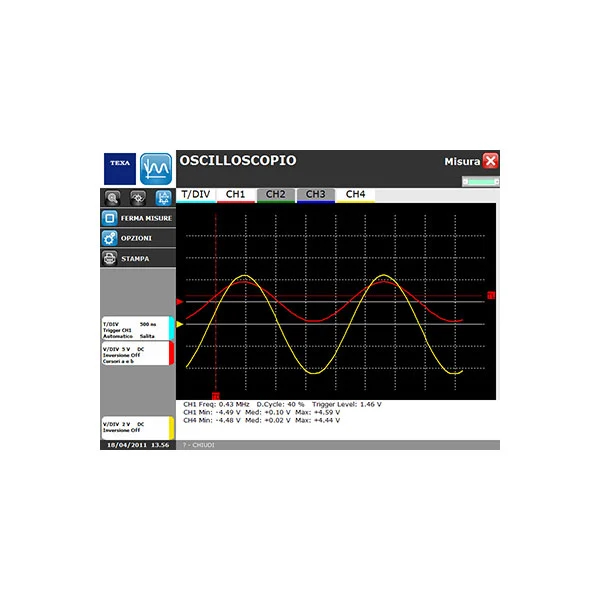

El software operativo para la gestión del instrumento es el IDC4E o como alternativa el MSS (Measurement System Software) para utilizarlo con el PC.
El Osciloscopio Automotriz Twinprobe es un osciloscopio a dos canales analógicos independientes con entradas hasta ± 200V dotado de función SIV (Signal information Viewing) para la interpretación de la señal detectada.
GENERADOR DE SEÑALES
El Osciloscopio para autos Twinprobe es un práctico generador de señales perfectas para simular las señales de entrada producidas por los sensores y las señales de mando enviadas desde las centralitas por para el control de algunos actuadores como, por ejemplo, de las electroválvulas de forma que se puedan detectar y analizar las anomalías presentes en el sistema.
Especificaciones Técnicas
8 V – 35 V DC máxCONSUMO EN STAND-BY
150 mA a 12 V
CONSUMO EN RECARGA BATERÍA EN MODO OSCILOSCOPIO Y 2 CANALES ACTIVOS
480 mA a 12 V
DURACIÓN BATERÍA INTERNA EN MODO OSCILOSCOPIO Y 2 CANALES ACTIVOS
aproximadamente 1 h y 45 mín
CONDICIONES DE FUNCIONAMIENTO
Temperatura de funcionamiento: 0 ÷ 50 °C
Temperatura de almacenamiento: – 20 ÷ 60 °C
Humedad de funcionamiento y ejercicio: 10 ÷ 80 % sin condensación
DIMENSIONES SIN CABLES (CON CABLES)
125 x 130 x 27 mm (135 x 130 x 27 mm)
PESO
460 g.
OSCILOSCOPIO
NÚMERO CANALES
2 analógicos (CH01, CH02).
CONEXIÓN CON HOST
A través USB2, USB1 o Wireless Bluetooth
TRIGGER
CH01 o CH02
2 convertidores de 10 bit.
40 MS/s con un canal activo.
20 MS/s por canal con 2 canales activos.MODALIDAD VISUALIZACIÓN
Normal, Auto, Single shot.
MODO COMÚN
AC, DC
MÁX TENSIÓN ENTRADA
± 200 V
FUNCIONES ADICIONALES
Trigger delay, cálculo frecuencia, Vmedia, Vmáx, Vmín, Period, Setting escala para pinzas amperimétricas.
GENERADOR DE SEÑALES
PWM CURRENT DRIVE
Máxima corriente continua: 5 A a 12 V; Máxima frecuencia PWM: 50 kHz; Voltaje/tensión de funcionamiento: 5÷30 V; Resolución Duty Cycle: 1%; Resolución frecuencia: 0,1 Hz; Resolución Duty Cycle: 1%; Resolución frecuencia: 0,1 Hz
PWM 5 V:
Máxima corriente continua de OUTPUT: 20 mA; Máxma frecuencia PWM: 50 kHz; Voltaje/tensión de OUTPUT: 0-5 V ± 5%; Resolución Duty Cycle: 1%; Resolución frecuencia: 0,1 Hz;
